کنترل کیفی سمپلر در آزمایشگاه (راهنمای جامع کنترل حجمی میکروپیپت)
کنترل کیفی سمپلر شامل ارزیابی دقت و صحت حجم‌برداری میکروپیپت با استفاده از روش وزنی (Gravimetric) و روش رنگسنجی (Colorimetric)، محاسبه خطاهای سیستماتیک و تصادفی بر اساس استاندارد ISO 8655 و اجرای برنامه منظم کالیبراسیون و نگهداری دوره‌ای است. در این فرآیند با توزین حجمهای مشخص آب یا اندازه‌گیری جذب نوری محلول رنگی، محاسبه CV% و مقایسه با حدود مجاز، از عملکرد صحیح سمپلر در آزمایشگاه‌های تشخیص طبی و مولکولی اطمینان حاصل میشود. این مقاله یک راهنمای کامل برای پیاده‌سازی کنترل کیفی سمپلر و استانداردسازی میکروپیپت‌ها در سیستم تضمین کیفیت آزمایشگاهی است.
جهت عضویت در کانال آموزشی در تلگرام به لینک زیر مراجعه کنید:
https://t.me/hematology_education
جهت مطالعه ی جامع کنترل کیفی در بخش های مختلف آزمایشگاه به لینک های زیر مراجعه کنید:
فهرست مطالب مقاله کنترل کیفی سمپلر
- مقدمه
- ساختار و عملکرد سمپلر (میکروپیپت)
- انواع خطاهای حجمی در سمپلر و QC میکروپیپت
- عوامل محیطی
- روش وزنی (Gravimetric)
- روش رنگسنجی (Colorimetric)
- گام‌های انجام کنترل وزنی سمپلر
- مثال واقعی
- معیار پذیرش بر اساس استاندارد ISO 8655
- فرم‌ها و محاسبه خودکار در کنترل کیفی سمپلر
- نگهداری، شست‌وشو و سرویس سمپلر
- علائم خرابی سمپلر و لزوم کالیبراسیون مجدد
- برنامه پیشنهادی کنترل کیفی دوره‌ای
- نتیجه‌گیری
- منابع علمی معتبر و لینک‌های مرجع
- سوالات متداول
مقدمه
کلیدواژه‌ها: کنترل کیفی سمپلر، QC میکروپیپت، دقت حجم‌برداری در آزمایشگاه، کالیبراسیون سمپلر.

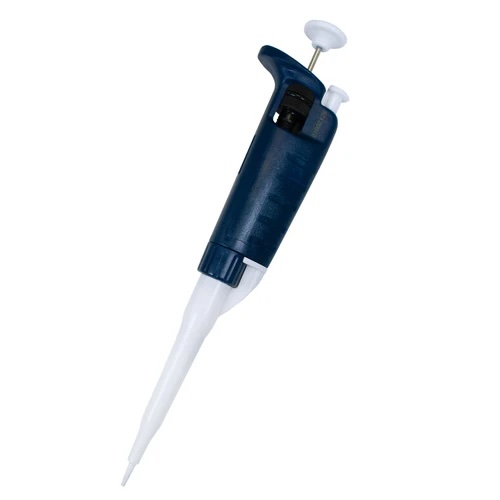

در محیط‌های آزمایشگاهی، یکی از مهم‌ترین ابزارها برای حجم‌برداری دقیق، سمپلر یا میکروپیپت (Micropipette) است. تقریباً در همه‌ی بخش‌های آزمایشگاه — از بیوشیمی و هماتولوژی تا PCR و سرولوژی — از سمپلر استفاده میشود.
دقت و صحت نتایج آزمایشگاهی به‌طور مستقیم به درستی عملکرد سمپلر بستگی دارد. حتی خطایی کوچک در حجم‌برداری میتواند نتایج را به‌شدت منحرف کند، به‌ویژه در تست‌هایی که نیاز به حجم دقیق معرف یا نمونه دارند (مثل تست‌های ELISA، RT-PCR یا اندازه‌گیری غلظت پروتئین).
بنابراین کنترل کیفی سمپلر بخشی جدایی‌ناپذیر از سیستم تضمین کیفیت آزمایشگاهی (Laboratory Quality Assurance System) است و باید طبق استانداردهای معتبر مانند ISO 8655 و CLSI QMS13 انجام شود.
ساختار و عملکرد سمپلر (میکروپیپت)
اصول کار سمپلر، جابجایی هوا (Air Displacement) و اجزای داخلی میکروپیپت در کنترل کیفی سمپلر اهمیت زیادی دارد.
سمپلرها بر اساس جابجایی هوا (Air Displacement) کار می‌کنند. در این نوع، بین پیستون و نمونه‌ی مایع، ستونی از هوا قرار دارد. با فشردن پیستون، هوا فشرده شده و هنگام رها کردن، باعث مکش مایع به داخل نوک میشود. این طراحی بسیار دقیق است اما در برابر تغییرات دمایی و فشار محیط حساس است.
اجزای اصلی سمپلر شامل:
- پیستون (Piston): قطعه‌ای فلزی که با فشار انگشت کار می‌کند.
- فنر (Spring): پیستون را به حالت اولیه بازمی‌گرداند.
- اورینگ (O-ring): حلقه لاستیکی که مانع نشت هوا میشود.
- بدنه (Body): شامل سیستم مدرج تنظیم حجم.
- نوک سمپلر (Tip): قطعه پلاستیکی یکبار مصرف برای تماس با نمونه.
انواع خطاهای حجمی در سمپلر و اهمیت آن در کنترل کیفی
در کنترل کیفی سمپلر، شناخت خطاهای سیستماتیک، تصادفی و اپراتوری برای تحلیل نتایج حجم‌برداری و کالیبراسیون میکروپیپت ضروری است.
سمپلرها ممکن است به دلایل مختلف دچار انحراف حجمی شوند. در کنترل کیفی، شناخت نوع خطا اهمیت زیادی دارد:
۱. خطای سیستماتیک (Systematic Error)
وقتی سمپلر همیشه کمتر یا بیشتر از مقدار تنظیم‌شده حجم‌برداری می‌کند.
دلایل رایج:
- خرابی اورینگ یا وجود نشت هوا
- تغییر دما بین دست اپراتور و مایع
- استفاده از نوک نامتناسب با برند سمپلر
- باقی ماندن قطره در نوک پس از تخلیه
۲. خطای تصادفی (Random Error)
وقتی حجم تحویلی در هر تکرار کمی متفاوت است.
علل شایع:
- تغییر سرعت مکش
- زاویه نامناسب سمپلر
- تماس نوک با دیواره لوله هنگام تخلیه
۳. خطای اپراتوری (Operator Error)
به دلیل عملکرد نادرست کاربر ایجاد میشود، مانند:
- فشردن سریع پیستون
- مکش یا تخلیه با زاویه
- عدم پیش‌مرطوب‌سازی نوک (Pre-Wetting)
عوامل محیطی مؤثر بر کنترل کیفی سمپلر
دمای آب، فشار محیط و رطوبت از عوامل مهمی هستند که در کنترل کیفی سمپلر و آزمون وزنی (Gravimetric) باید به آن‌ها توجه شود.
عملکرد سمپلر وابسته به دما، فشار، رطوبت و چگالی مایع است. در روشهای وزنی، تغییر دمای آب حتی به اندازه‌ی 1°C میتواند باعث تغییر چگالی و در نتیجه خطا در محاسبه حجم شود.
| دمای آب (°C) | چگالی (g/mL) |
|---|---|
| 18 | 0.9986 |
| 20 | 0.9982 |
| 22 | 0.9978 |
روش وزنی (Gravimetric) در کنترل کیفی سمپلر
روش وزنی یا Gravimetric Method استانداردترین روش برای کنترل کیفی سمپلر، ارزیابی دقت میکروپیپت و محاسبه حجم واقعی تحویلی است.
این روش دقیق‌ترین و پرکاربردترین روش کنترل کیفی سمپلر است. مبنای آن اندازه‌گیری وزن آب تحویلی و محاسبه حجم از روی چگالی آب است.
وسایل مورد نیاز:
- ترازوی آنالیتیک با حساسیت 0.0001 گرم
- آب مقطر تازه با دمای 20°C
- دماسنج دقیق
- ظرف توزین سبک
- جدول چگالی آب بر حسب دما
روش رنگسنجی (Colorimetric) در کنترل کیفی سمپلر
در کنار روش وزنی، روش رنگسنجی یا کالریمتریک میتواند برای کنترل کیفی سمپلر، خصوصاً در حجمهای بسیار کم و کاربردهای مولکولی و ELISA، به‌عنوان یک روش عملی و سریع استفاده شود.
در روش رنگسنجی (Colorimetric)، به‌جای توزین آب، از یک محلول استاندارد حاوی رنگ (Dye) با غلظت مشخص استفاده میشود. حجم‌برداری توسط سمپلر انجام شده و سپس جذب نوری (Absorbance) محلول تحویلی در طول موج مشخص با استفاده از اسپکتروفتومتر اندازه‌گیری می‌گردد. از آن‌جا که بر اساس قانون بیر-لامبرت، جذب نوری با غلظت و حجم محلول رابطه مستقیم دارد، میتوان از روی جذب نوری، حجم واقعی تحویلی را محاسبه یا حداقل آن را با منحنی استاندارد مقایسه کرد.
وسایل مورد نیاز برای روش رنگسنجی:
- محلول رنگی استاندارد با غلظت مشخص (مثلاً محلول آبی متیلن یا محلول رنگی کیت مخصوص کالیبراسیون).
- اسپکتروفتومتر یا ریدر ELISA با طول موج مناسب برای رنگ مورد استفاده (مثلاً ۶۳۰ یا ۵۹۰ نانومتر).
- میکروپلیت ۹۶ خانه‌ای یا کووت شفاف.
- سمپلر مورد بررسی و نوک (Tip) سازگار با آن.
مراحل کلی انجام کنترل کیفی سمپلر با روش رنگسنجی:
- آماده‌سازی محلول رنگی با غلظت مشخص و همگن‌سازی آن.
- تنظیم سمپلر روی حجم مورد نظر (مثلاً ۲۰ µL یا ۵۰ µL).
- برداشت چندین بار (حداقل ۱۰ تکرار) از محلول رنگی و انتقال به چاهک‌های مجزا در میکروپلیت یا کووت‌های جداگانه.
- اندازه‌گیری جذب نوری هر نمونه در طول موج مناسب توسط اسپکتروفتومتر.
- مقایسه جذب نوری نمونه‌ها با جذب نوری مورد انتظار (براساس حجم و غلظت استاندارد) یا منحنی کالیبراسیون.
اگر فرض کنیم در یک میکروپلیت، چاهک A1 حاوی محلول رنگی استاندارد با حجم دقیق ۲۰ µL (با پیپت مرجع) است و جذب نوری آن ۰/۸۵ ثبت شده، سپس همان محلول با سمپلر تحت آزمون در ۱۰ چاهک دیگر با حجم اسمی ۲۰ µL توزیع میشود. اگر میانگین جذب این چاهک‌ها ۰/۸۳ با SD حدود ۰/۰۲ به دست آید، میتوان نتیجه گرفت که حجم واقعی تحویلی کمی کمتر از مقدار اسمی است، اما اگر انحراف از مقدار مرجع در محدوده قابل قبول (مثلاً کمتر از ۵٪) باشد، عملکرد سمپلر از نظر رنگسنجی قابل قبول است.
نکات مهم در استفاده از روش رنگسنجی در کنترل کیفی سمپلر:
- محلول رنگی باید پایدار و کاملاً همگن باشد و قبل از هر سری حجم‌برداری، به‌آرامی وارونه شود.
- بهتر است از چاهک‌های مجاور برای بلانک (حاوی حلال بدون رنگ) استفاده شود تا خطای پس‌زمینه کم شود.
- روش رنگسنجی برای حجمهای بسیار کم (مانند ۱–۲۰ µL) که روش وزنی انجام آن‌ها دشوار است، بسیار کاربردی است.
- این روش را میتوان به‌صورت مکمل در کنار روش وزنی برای تأیید عملکرد سمپلر در شرایط واقعی (Real Condition) به کار برد.
گام‌های انجام کنترل وزنی سمپلر (مراحل عملی QC سمپلر)
در این بخش، مراحل عملی انجام آزمون وزنی برای کنترل کیفی سمپلر و آماده‌سازی داده‌ها برای محاسبه دقت و صحت شرح داده میشود.
1. ترازو را در محل پایدار و بدون جریان هوا قرار دهید.
2. دمای محیط و آب را اندازه‌گیری کنید.
3. ظرف را وزن کرده و مقدار را یادداشت کنید.
4. مقدار مشخصی از آب (مثلاً 100 µL) را با سمپلر بردارید و به ظرف منتقل کنید.
5. مجدداً وزن را ثبت کنید.
6. وزن آب را به حجم تبدیل کنید:
Volume = Weight / Density
7. این عمل را حداقل 10 بار تکرار کنید تا بتوان دقت (Precision) و صحت (Accuracy) را محاسبه کرد.
نکات مهم در انجام کنترل کیفی سمپلر با روش وزنی:
- همیشه قبل از شروع اندازه‌گیری، نوک سمپلر را چند بار با همان آب پیش‌مرطوب کنید (Pre-Wetting).
- هنگام مکش و تخلیه، سمپلر را تا حد امکان در وضعیت عمودی نگه دارید.
- از وارد شدن جریان هوا روی ترازو جلوگیری کنید تا وزن‌ها پایدار ثبت شوند.
- دمای آب و محیط را در فرم کنترل کیفی ثبت کنید، چون در محاسبه حجم اهمیت دارد.
مثال واقعی از کنترل کیفی سمپلر ۱۰۰ میکرولیتر
در این مثال عملی، کنترل کیفی سمپلر با حجم نامی ۱۰۰ میکرولیتر با استفاده از روش وزنی و محاسبه CV% و خطای سیستماتیک نشان داده میشود.
فرض کنید یک سمپلر با حجم نامی 100 µL داریم.
در دمای 20°C چگالی آب برابر 0.9982 g/mL است.
وزن‌های ثبت‌شده برای 10 تکرار به شرح زیر است:
| شماره تکرار | وزن (گرم) | حجم محاسبه‌شده (µL) |
|---|---|---|
| 1 | 0.0996 | 99.8 |
| 2 | 0.0998 | 100.0 |
| 3 | 0.0997 | 99.9 |
| 4 | 0.0999 | 100.1 |
| 5 | 0.0998 | 100.0 |
| 6 | 0.0997 | 99.9 |
| 7 | 0.0998 | 100.0 |
| 8 | 0.0999 | 100.1 |
| 9 | 0.0998 | 100.0 |
| 10 | 0.0998 | 100.0 |
میانگین حجم تحویلی (Mean):
\[
\bar{V} = 99.98 \ \mu L
\]
خطای سیستماتیک (Systematic Error):
\[
E = \bar{V} – V_{nominal} = 99.98 – 100 = -0.02 \ \mu L
\]
انحراف معیار (SD):
\[
SD = 0.08 \ \mu L
\]
درصد تغییرپذیری (CV%):
\[
CV\% = \frac{SD}{\bar{V}} \times 100 = 0.08\%
\]
با توجه به حدود مجاز ISO 8655 برای سمپلر 100 µL
(خطای سیستماتیک ±0.8 µL و CV% ≤ 0.3%)
نتیجه‌ی آزمایش قابل قبول است ✅
معیار پذیرش بر اساس ISO 8655 در کنترل کیفی سمپلر
در استاندارد ISO 8655 برای کنترل کیفی سمپلر، حدود مجاز خطای سیستماتیک، خطای تصادفی و CV% برای حجمهای مختلف تعریف شده است.
| حجم نامی (µL) | خطای مجاز سیستماتیک (µL) | خطای مجاز تصادفی (µL) | CV% مجاز |
|---|---|---|---|
| 10 | ±0.2 | ±0.1 | 1.0% |
| 20 | ±0.4 | ±0.2 | 0.8% |
| 100 | ±0.8 | ±0.3 | 0.3% |
| 1000 | ±8.0 | ±3.0 | 0.2% |
محاسبه خودکار و ثبت در فرم کنترل کیفی سمپلر
استفاده از فرم استاندارد و فایل اکسل برای محاسبه خودکار میانگین، SD و CV% در کنترل کیفی سمپلر توصیه میشود.
فرم کنترل کیفی باید شامل فیلدهای زیر باشد:
– نام اپراتور
– شماره سریال سمپلر
– حجم تنظیم‌شده
– وزن‌های ثبت‌شده (10 تکرار)
– دمای آب و چگالی
– میانگین حجم
– خطای سیستماتیک و CV%
– نتیجه نهایی (قبول یا رد)
– امضای اپراتور و مسئول فنی
نگهداری، شست‌وشو و سرویس سمپلر
نگهداری صحیح و سرویس دوره‌ای از ارکان اصلی حفظ دقت و صحت در کنترل کیفی سمپلر هستند.
الف) نظافت روزانه:
- نوک سمپلر را بعد از هر بار استفاده تعویض کنید.
- در صورت تماس با مواد بیولوژیک، نوک را با اتانول 70٪ ضدعفونی کنید.
- بدنه را با دستمال نرم تمیز کنید.
ب) سرویس دوره‌ای:
- هر شش ماه، پیستون و اورینگ را بررسی و در صورت لزوم تعویض کنید.
- سمپلر را برای کالیبراسیون رسمی به شرکت معتبر ارسال کنید.
- از گریس سیلیکونی استاندارد برای اورینگ استفاده کنید تا نشت هوا کاهش یابد.
ج) شرایط نگهداری:
- همیشه به‌صورت عمودی روی استند قرار گیرد.
- از حرارت و نور مستقیم دور نگه دارید.
- هرگز در حالت حاوی مایع قرار ندهید.
علائم خرابی سمپلر و لزوم خروج از چرخه استفاده
شناخت علائم خرابی سمپلر به شما کمک می‌کند قبل از ایجاد خطای جدی در نتایج آزمایش، آن را از چرخه استفاده خارج کنید و کنترل کیفی را تکرار نمایید.
- مشاهده حباب در داخل نوک هنگام مکش
- باقی ماندن قطرات آب در نوک پس از تخلیه
- صدای سوت‌مانند (نشت هوا)
- نیاز به فشار زیاد برای فشردن پیستون
- نتایج متغیر در حجم‌برداری‌های متوالی
در صورت مشاهده این علائم، سمپلر باید فوراً از چرخه خارج و به بخش QC یا سرویس‌دهنده ارسال شود.
برنامه پیشنهادی کنترل کیفی دوره‌ای سمپلر
یک برنامه مدون برای کنترل روزانه، ماهانه و شش‌ماهه سمپلر، پایه اصلی سیستم کنترل کیفی تجهیزات حجم‌برداری در آزمایشگاه است.
| نوع کنترل | بازه زمانی | مسئول انجام | روش |
|---|---|---|---|
| کنترل ظاهری | روزانه | اپراتور | بررسی سلامت ظاهری و نشت |
| کنترل وزنی | ماهانه | مسئول QC | روش وزنی با آب |
| کالیبراسیون رسمی | هر 6 ماه | شرکت معتبر | ISO 8655 Calibration |
نتیجه‌گیری درباره اهمیت کنترل کیفی سمپلر
کنترل کیفی منظم سمپلر نه تنها برای رعایت الزامات قانونی و استانداردهای بین‌المللی ضروری است، بلکه تضمین‌کننده‌ی صحت داده‌های علمی، کاهش تکرار تستها و افزایش اعتماد پزشکان و بیماران به نتایج آزمایشگاه است.
یک برنامه منظم کنترل، همراه با آموزش اپراتورها، کلید حفظ کیفیت پایدار در آزمایشگاه است.
منابع علمی معتبر برای مطالعه بیشتر درباره کنترل کیفی سمپلر
سوالات متداول
۱. کنترل کیفی سمپلر چیست و چرا در آزمایشگاه مهم است؟
کنترل کیفی سمپلر یعنی ارزیابی منظم دقت و صحت حجم‌برداری میکروپیپت با استفاده از روشهای استاندارد (مثل روش وزنی و روش رنگسنجی) و مقایسه نتایج با حدود مجاز. این کار برای جلوگیری از خطا در نتایج آزمایش، کاهش تکرار تستها و رعایت استانداردهایی مانند ISO 15189 و ISO 8655 بسیار ضروری است.
۲. هر چند وقت یکبار باید کنترل کیفی سمپلر انجام شود؟
حداقل به‌صورت روزانه کنترل ظاهری (نشت، سلامت نوک، حرکت پیستون)، ماهانه کنترل وزنی با آب و در صورت نیاز استفاده از روش رنگسنجی، و هر ۶ ماه یکبار کالیبراسیون رسمی بر اساس ISO 8655 توصیه میشود. در صورت مشاهده هرگونه علامت خرابی، باید کنترل کیفی زودتر تکرار شود.
۳. بهترین روش برای کنترل کیفی سمپلر کدام است؟
استانداردترین و رایجترین روش، روش وزنی (Gravimetric Method) است که در آن حجم واقعی با توزین آب و استفاده از چگالی آب در دمای مشخص محاسبه میشود. روش رنگسنجی (Colorimetric) نیز میتواند به‌عنوان روش مکمل به‌ویژه در حجمهای بسیار کم و شرایطی که توزین مستقیم دشوار است استفاده شود.
۴. چه تفاوتی بین دقت (Accuracy) و تکرارپذیری (Precision) در کنترل کیفی سمپلر وجود دارد؟
دقت یا Accuracy نشان میدهد میانگین حجم تحویلی چقدر به حجم تنظیم‌شده نزدیک است (خطای سیستماتیک). تکرارپذیری یا Precision میزان پراکندگی نتایج در تکرارهای مختلف است که با SD و CV% سنجیده میشود. یک سمپلر ایده‌آل هم دقت بالا و هم تکرارپذیری خوب دارد.
۵. CV% قابل قبول در کنترل کیفی سمپلر چقدر است؟
مقدار مجاز CV% بستگی به حجم نامی دارد، ولی به‌طور کلی برای سمپلر ۱۰۰ میکرولیتر CV% حداکثر ۰/۳٪، برای ۱۰ میکرولیتر حدود ۱٪ و برای ۱۰۰۰ میکرولیتر حدود ۰/۲٪ در استاندارد ISO 8655 ذکر شده است. CV% بالاتر از این مقادیر نشان‌دهنده مشکل در تکرارپذیری است.
۶. در مثال واقعی کنترل کیفی سمپلر ۱۰۰ میکرولیتر، چگونه تصمیم می‌گیریم که نتیجه قابل قبول است؟
در مثال ارائه‌شده، میانگین حجم ۹۹/۹۸ میکرولیتر، خطای سیستماتیک -۰/۰۲ میکرولیتر و CV% برابر ۰/۰۸٪ است. با توجه به حدود مجاز ISO 8655 (خطای سیستماتیک ±۰/۸ میکرولیتر و CV% حداکثر ۰/۳٪)، هر دو شاخص در محدوده مجاز قرار دارند، بنابراین عملکرد سمپلر قابل قبول است.
۷. آیا میتوان از هر نوع نوک (Tip) برای هر سمپلر استفاده کرد؟
خیر. استفاده از نوک نامناسب یکی از علل مهم خطای سیستماتیک در کنترل کیفی سمپلر است. بهتر است از نوکهای توصیه‌شده توسط سازنده یا نوکهای باکیفیت و سازگار با مدل سمپلر استفاده شود تا نشت هوا یا عدم فیت شدن مناسب رخ ندهد.
۸. چه زمانی باید سمپلر را از چرخه استفاده خارج کنیم؟
اگر علائمی مانند نشت هوا، حباب در نوک، باقی ماندن قطره پس از تخلیه، سخت شدن حرکت پیستون یا CV% و خطای سیستماتیک خارج از محدوده مجاز مشاهده شود، سمپلر باید فوراً از چرخه استفاده خارج شده و برای سرویس و کالیبراسیون مجدد ارسال شود.
۹. نقش اپراتور در کنترل کیفی سمپلر چقدر مهم است؟
اپراتور نقش بسیار مهمی در کنترل کیفی سمپلر دارد. خطاهای اپراتوری مانند سرعت نامناسب مکش، زاویه اشتباه، عدم پیش‌مرطوب‌سازی نوک و فشردن ناگهانی پیستون میتوانند باعث افزایش CV% و خطای سیستماتیک شوند. آموزش صحیح اپراتورها بخش مهمی از برنامه QC است.
۱۰. آیا استفاده از فایل اکسل یا نرم‌افزار در کنترل کیفی سمپلر ضروری است؟
اجباری نیست اما بسیار مفید است. استفاده از فایل اکسل یا نرم‌افزار باعث میشود محاسبات میانگین، SD، CV% و رسم نمودارها سریع‌تر و با خطای کمتر انجام شود. این کار به مستندسازی بهتر و آماده بودن برای ممیزیهای ISO 15189 کمک می‌کند.
